Der ATtiny ist genau das Richtige, wenn es um wenig Platz geht. Deshalb habe ich mir davon ein paar zugelegt und verwende sie bei Lampen.
Um die Programme aufzuspielen, nutze ich bisher einen Arduino Nano. Später schließe ich auch mal einen UNO an oder mit einen Adapter, den ich schon liegen habe.
Da das Überspielen mit dem Nano aber sehr gut funktioniert, er selber auch für schmales Geld zu haben ist, ist es momentan meine erste Wahl.

Zunächst die Verkabelung:

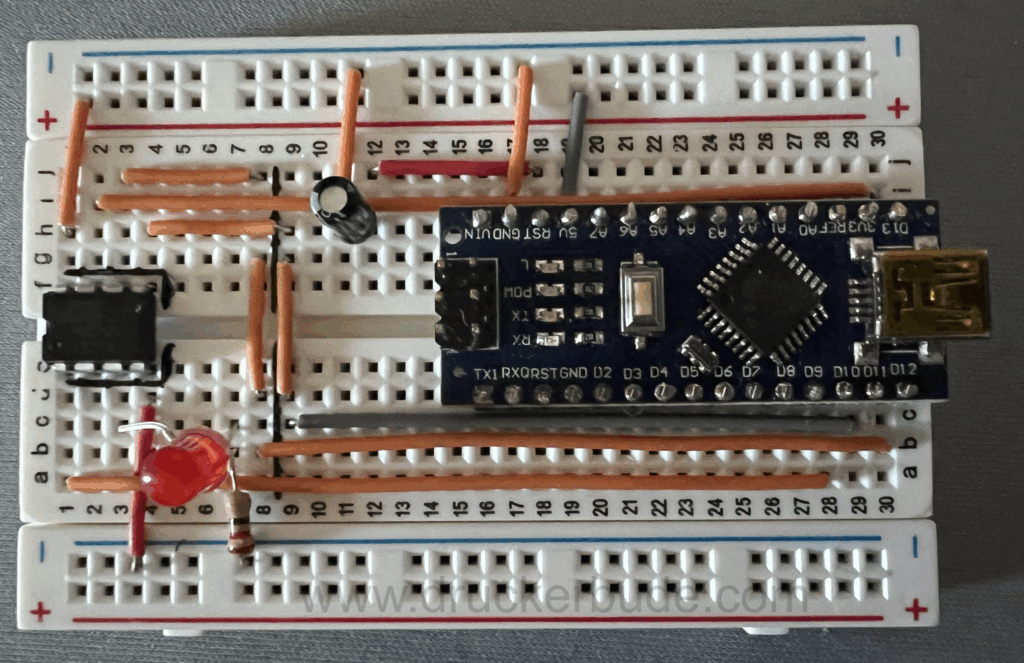

Bild von der Verkabelung, um einen ATTiny 45 mit einem Arduino Nano zu bespielen

Die LED brauchen wir, weil hiermit der richtige Anschluß getestet wird. Im Grunde eine Art „Hallo Welt“, wenn man das Programmieren lernt.
Den Kondensator brauchen wir damit der Stromfluß… sowas in der Art. Und ja, ich habe ihn tatsächlich gebraucht. Dauerhaft stecken lassen ging nicht, und gar nicht einbauen, ging auch nicht.
Rechte Seite vom Arduino:
Arduino D13 – Tiny 7
Arduino 5V – Steckbrett Plusversorgung
Arduino RST – Kondensator +Pol, der -Pol am Steckbrett Minusversorgung
Arduino GND – Steckbrett Minusversorgung
Linke Seite vom Arduino:
Arduino D12 – Tiny 6
Arduino D11 – Tiny 5
Arduino D10 – Tiny 1
Nur Tiny:
Tiny 4 – Steckbrett Minusversorgung
Tiny 8 – Steckbrett Plusversorgung
Tiny 3 – LED Pluspol
LED Minuspol mit Widerstand an Steckbrett Minusversorgung

Nun die Software:

Arduino IDE starten

Auf Einstellungen gehen und in dem Fenster ganz unten bei „Zusätzliche Boardverwalter URLs“ folgenden Link eintragen:
https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

Alles mit OK bestätigen.

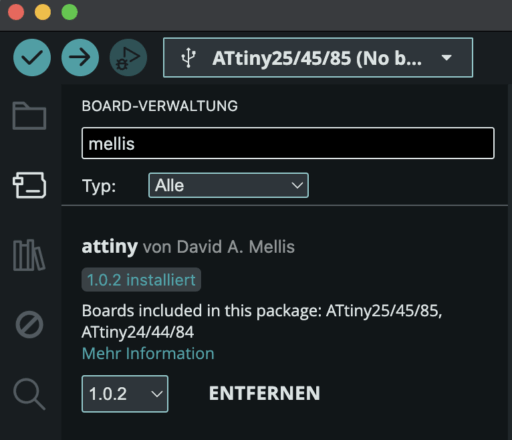

Dann noch folgendes:

Wenn das alles vorbereitet wurde, kann nachfolgende Anleitung genutzt werden.

Anleitung_Arduino_ATtiny45Herunterladen
